US $0.50 - US $1.30 / pieza
utilizarse para la transmisión y la instalación pre-enchufable. Mientras se aprietan seis tuercas hexagonales, la cabeza cónica del perno se introduce en las piezas de expansión, haciendo que las piezas de expansión se expandan y presionen contra la pared del orificio de perforación. Esta serie de productos se produce en referencia al estándar internacional.

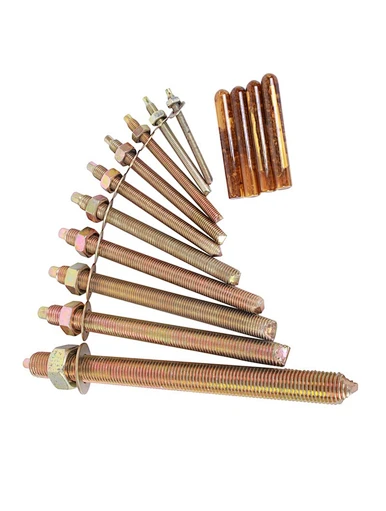

Parámetros de instalación de un ingenioso perno de anclaje químico de alta resistencia:
Chemical rubber tube model | Screw type (mm) | Borehole diameter | Borehole depth hef(mm) | Maximum anchorage thickness | Minimum base material thickness tmin(mm) |
RM8 | M8X110 | 10 | 80 | 15 | 140 |
RM10 | M10X130 | 12 | 90 | 20 | 160 |
RM12 | M12X160 | 14 | 110 | 25 | 190 |
RM16 | M16X190 | 18 | 125 | 35 | 240 |
RM20 | M20X260 | 25 | 170 | 65 | 320 |
RM24 | M24X300 | 28 | 210 | 65 | 360 |
RM30 | M30X380 | 35 | 280 | 70 | 450 |
perno de anclaje químico de alta resistencia Carga de diseño de anclaje simple (KN) marca de hormigón C30:
| high strength chemical anchor bolt | M8 | M10 | M12 | M16 | M20 | M24 | M30 | |
Tensile strength | 5.8 grade front steel | 10.3 | 13.8 | 19.8 | 28.9 | 52.4 | 75.5 | 121.3 |
A4 stainless steel | 11.3 | 14.6 | 21.6 | 30.5 | 54.1 | 84 | 130.6 | |
Shear strength | 5.8 grade galvanized steel | 7.9 | 12.6 | 18.3 | 25.8 | 49.7 | 70.5 | 113.3 |
A4 stainless steel | 8.3 | 13.1 | 22,1 | 30.5 | 55,2 | 84.3 | 129.5 | |
Etiqueta de concreto C30 con carga de falla promedio (KN) de perno de anclaje químico simple de alta resistencia:
| high strength chemical anchor bolt | M8 | M10 | M12 | M16 | M20 | M24 | M30 | |
Tensile strength | 5.8 grade front steel | 20.2 | 30.5 | 45.1 | 71.5 | 128.3 | 180.7 | 245.5 |
A4 stainless steel | 23.7 | 353 | 57.9 | 73.9 | 131.1 | 185.8 | 249.5 | |
Shear strength | 5.8 grade galvanized steel | 11.4 | 18.1 | 26.3 | 49.0 | 76.4 | 110.1 | 175.0 |
A4 stainless steel | 15.4 | 24.4 | 35.2 | 65.9 | 102.9 | 125.1 | 185.6 | |
